鴻蟻光電推動超高畫質AR\\VR光學模組規?；涞?/h1>

      鴻蟻光電科技有限公司通過數年的努力，在設計打磨、設備開發、測試校準、供應鏈整合和客戶合作方面取得重大突破，已實現月產5K套高畫質AR光學模組。

      在疫情影響下的全球數字化、在線化浪潮中，推動A/VR技術走進更多消費者的生活學習中，提升效率、創造美好。

2012年，谷歌發布第一代AR眼鏡Google Glass。同年，Oculus 公司成立，研發VR眼鏡。自此經過8年全體產業鏈的共同努力，A/VR技術和產品已然發生了革命性的巨大進步。

以Oculus一體機為例，最新一代產品單眼分辨率近2K，六自由度inside out 追蹤，幾千款沉浸式體驗APP；華為連接手機的超薄VR，2019年發布，到2021年也將升級到六自由度追蹤；微軟2019年推出Hololens MR眼鏡第二代，開始大量落地到軍事等領域。

以上，AR、VR或者MR技術在普通消費者和企業用戶市場上逐漸找到了價值發揮點，真正地參與到人們的生活和工作當中，發揮出越來越大的作用。

旋光空導42°AR模組 PB0742

旋光空導50°AR模組 PB0750

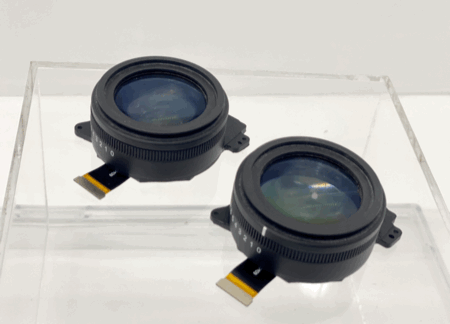

超薄100°VR模組 PC2100

“鴻蟻光電從成立起，就立志于為消費者市場打造超高畫質、小體積、輕重量和低價格的近眼顯示光學模組。這四個點是我們認為AVR等頭戴產品能實現在普通消費者群體中規?；闹匾蛩?，缺一不可。” 鴻蟻光電創始人王銳博士說，“我們在對曲面棱鏡、折疊光路（Pancake, Birdbath）、幾何波導和衍射波導技術都做了充分的調查和研究后，我們選擇折疊光路作為技術出發點，將偏振旋光技術引入光學設計，實現了滿足四個關鍵的方案，走出了規?；牡谝徊?。我們把偏振控制下的折疊光路方案命名為旋光空導。”

頭戴產品消費端規模落地的四個關鍵：

1. 視網膜級別的畫質，顏色逼真，無顆粒感，超越手機和PC屏幕體驗



2. 體積小，重量輕，單個模組含圖像源重量小于10g



3. 普適性強，能夠廣泛地兼容不同地域不同瞳距的人群，保證體驗一致



4. 價格低，配套產業鏈趨于成熟，規?；罅悸矢?、價格低

“隨著中國加大對底層核心技術的投入，光學產業未來有重大機遇。鴻蟻光電將在旋光空導光學路線上不斷開拓創新、擴大用戶群體和應用場景。在客戶反饋基礎上，持續打磨產品和團隊。

未來3-5年內，通過引入全息鍍膜和激光掃描等技術，把旋光空導光學模組總厚度進一步降低到3到5毫米；同時積極布局幾何和全息波導技術，在上下產業鏈即將成熟的時機切入市場，給不同客戶提供最合適的方案。”

一、定位清晰 團隊扎實

鴻蟻光電專注于高畫質AR/VR等頭戴產品的核心光學模組的設計和制造，創新性地結合了折疊光路和偏振控制技術。獨家專利的旋光空導，性能全面超越傳統普通AR/VR光學方案，實現了可批量、低價格和極致性能。

核心團隊來自行業內的頂級專家。

研發主管逄錦超，碩士畢業于清華大學精儀系，對成像系統和光柵波導有著深刻的洞察和豐富的實踐經驗；工程部主管岳智鵬，光學工程碩士學歷，曾在頂級光學模組廠從事生產管理工作，在工藝工程方面經驗豐富；首席科學家張磊博士，畢業于中國科學院，目前在北京郵電大學擔任特聘教授，一直從事集成光子的研究工作，在光子精準控制領域有著深厚造詣，對AR前沿光學方向判斷準確；銷售總監張升強，十幾年來一直從事企業客戶的對接和服務；CEO王銳博士，畢業于中科院，曾在多家跨國公司擔任高級管理崗位，對消費電子產業鏈有全面的把控和資源整合能力。

核心團隊配置健全，既有頂級的科學家和工程師，也有優秀的企業運營和商務。核心團隊所具有的全球化視野和產業化經驗，保證了鴻蟻公司技術的不斷升級和業務的穩健拓展。

公司目前有多款標準光學模組產品和客制模組產品。

鴻蟻光學模組概覽

二、積極求索 順勢而為

“巨大消費市場的打開依賴全產業鏈的成熟。”逄錦超這樣表示，“選擇技術路線，要非常謹慎。只有選好方向，加上不懈的努力，成功才會期然而至”。為此，鴻蟻光電非常重視全產業鏈的協同和切入不同技術領域的時機。公司內由首席科學家張磊博士帶領的預研小組一直在調研新技術、開發各類原型去探索技術的邊界。

“幾何波導的核心專利在以色列公司Lumus創始人Yaakov Amitai手上， 2003年開始申請，美國專利存在20年的保護期，還有三年才期滿。Amitai 開發的幾何波導顯示畫面有天然的玻璃鍍膜分割線可見的問題，并且視場難以突破40度，但透明度較高，能夠滿足一部分B端的單目需求，比如安防領域。

衍射波導，也就是光柵波導，該技術目前由微軟引領，其來源于收購的諾基亞的員工Tapani Levola的專利，2006年申請，距離失效至少還要5年以上。也就是說近3-5年，波導產品賣到大客戶尤其是出海外有嚴重的專利風險。”

光柵天然的衍射色散問題近幾十年來并沒有明確的解決方案，所以即便微軟第二代Hololens將圖像源從LCoS搭配寬光譜LED 切換到MEMS 微鏡搭配窄光譜激光二極管，彩虹效應依然存在。并且因為FOV變大，彩虹級問題愈發嚴重。衍射波導涉及到的高折射率玻璃和穩定可靠的樹脂，都來源于歐美和日本，成本高昂。配套的納米壓印復制工藝可靠性也尚待驗證。

上述波導技術距離鴻蟻定義的消費端落地四大要素距離很遙遠，并且沒有明確路徑去接近。“所以我們認為以上兩種波導技術在未來五年應聚焦在對畫質和價格不敏感，對透明度要求高的國內、B端的市場”張磊博士有這樣的總結：“我們也會在年底切入幾何波導領域，選擇在國內B端開始落地。”

反射波導AR模組RW0225

幾何波導和衍射波導的幾個瓶頸：

1. 畫質問題：幾何波導的鍍膜分隔線可見、衍射波導的色彩嚴重分離，以上問題并沒有明確的解決路徑

2. 成本問題：復雜的玻璃冷加工和鍍膜，光柵波導的納米壓印大批量可靠性尚待驗證，RGB激光光源和MEMS微鏡供應鏈依賴海外

3. 專利問題：波導主要技術專利在歐美公司手上，還需5年以上逐步失效

第一代折疊光路技術最早來源于美國，是1995年i-O Display System公司的專利，已過保護期。但第一代技術只是通過簡單透反膜來折疊光路，有嚴重的眩光雜散和鬼影問題，同時功耗巨大。憑借對偏振控制技術和客戶需求的深刻洞察，鴻蟻光電創新地提出了偏振折疊光路，第二代的折疊光路，即旋光空導方案。在幾年的設計、出樣、小規模供貨、生產工藝升級和供應鏈打磨后，同時伴隨著全產業鏈的進步，于今年年底終于實現了較大規模的商業落地。

逄錦超表示：“鴻蟻看到了未來一兩年巨大的機會，這不僅是鴻蟻公司的努力，也是全產業鏈共同推動的結果。比如，旋光空導里用到的Micro-OLED , 2017年時亮度僅為300nits，到今年年底將提升至5000nits。這些各個部件的成熟，共同推動了高品質高體驗AR模組的誕生。”

鴻蟻光電當前重點布局了旋光空導AR/ VR光學模組。這些模組的畫質達到了視網膜級別的清晰程度，并把模組重量、體積和成本控制到消費市場可以接受的范圍內。在旋光空導AR/VR光學技術這個面向更大眾市場的AR/VR模組賽道上，鴻蟻光電勇于擔當領頭羊的角色，為推動行業的健康發展不斷做出貢獻。

三、厚積薄發 性能卓越

為了將增強現實或混合現實技術更進一步深入到人們生活和企業運營當中，鴻蟻光電做出了大量努力。公司經過幾年持續不斷的研發，最終厚積薄發，實現了AR/VR模組低價格、輕重量、可量產：

1.視網膜級別畫質

通過結合優秀的偏振系統設計和多年實踐有獨特Know-How的光學系統設計，實現了更大的眼動框內保持較高的像質，并降低了雜散。

通過巧妙地構架折疊光路，使得光學系統在有限的空間里涵蓋了更多的光學自由表面，從而提升了成像解析度、視場角和畸變等指標。

2.輕盈美觀

折疊中空的構架，大大減少了光學模組重量，提升了頭戴產品的體驗舒適度。單個AR模組做到了含屏幕小于10g總重量。超薄VR以PC2100VR光學模組為例，在保證性能成像穩定的前提下，模組含屏厚度做到＜20mm，更加符合客戶外觀需求。

3.高效產出

通過扎實的薄膜工藝積累，完善的封裝設備，充足的可靠性測試，最終實現了高效的產出。

工程主管岳智鵬先生專注于光學模組封裝技術，他表示：“人眼是一個非常敏感的器官，所以近眼光學模組的封裝有獨特的挑戰。比如虛像距離的精準把控，雙目合像的精確調校等。鴻蟻光電在設計上就考慮到工藝的可實現性，同時在供應鏈選擇、管控上做到無微不至。同時，結合大量的鴻蟻自研的調校設備，才能保證光學模組的高品質，最終實現用戶更舒適更健康的AR/VR視覺體驗。”

目前公司有數百平米的百級無塵封裝環境，有完備的模組封裝、調校和可靠性測試設備，月產5K套光學模組。公司核心技術已獲得20多項海內外專利，在技術和生產上可以快速對接客戶的定制需求。

鴻蟻市場部經理薛再樺表示：“鴻蟻光電的AR模組是全球畫質最優秀的AR模組。目前在醫療和教育等企業市場很受歡迎。此外，公司給若干大客戶定制了極致輕薄的AR/VR方案，已經規?；鲐?，期待更大的市場爆發。”

鴻蟻光電的公司愿景是做廣大消費者愿意長期使用的優質近眼光學模組。通過打造高清的畫質、精準的成像，為消費者提供舒適健康的視覺體驗，徹底改變用戶對以往粗糙AR/VR等頭戴產品的認識，推動頭戴顯示技術廣泛應用于全世界。

           鴻蟻光電代表客戶AR眼鏡產品

鴻蟻光電CEO王銳博士表示：“鴻蟻光電的光學模組，不僅可用于AVR產品，也可廣泛作為一種視覺增強工具應用于各行各業。關鍵是做好品質，讓消費者體驗后正真喜歡這款產品并推薦給朋友。讓消費者從埋頭于狹小、近距離的手機屏幕跳躍到可穿戴的巨大的、更健康的全新視覺體驗，我們非常期待，也有信心和決心為市場為客戶創造更優質的光學視覺產品。”

鴻蟻光電成立于2018年，位于寧波，獲得過梅花創投和桃李創投的早期投資，也得到寧波精英引領團隊等榮譽稱號。
